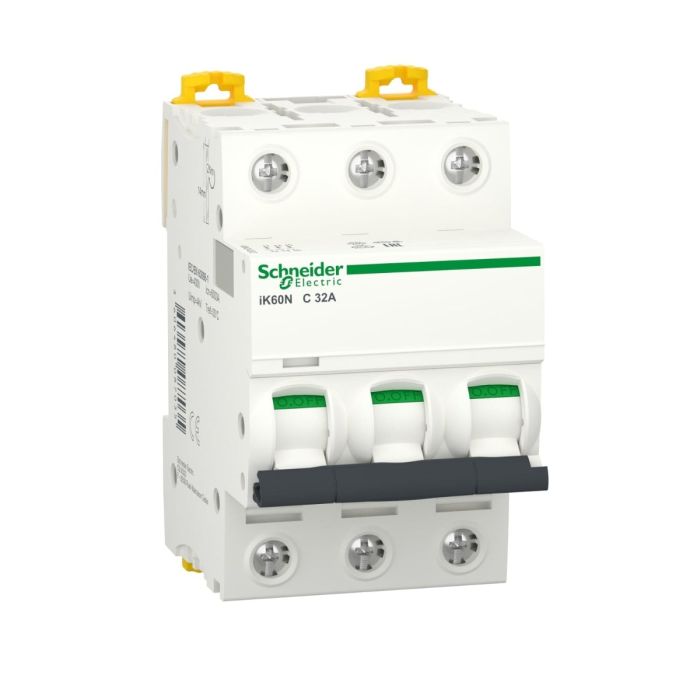

کلید مینیاتوری اشنایدر الکتریک iK60N C32A سه پل

کلید مینیاتوری Schneider Electric Acti9 iK60N C32A 3P یکی از تجهیزات حفاظتی پرکاربرد برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه است. این کلید با جریان نامی 32 آمپر، مشخصه قطع C، سه پل و قدرت قطع 6kA، گزینه‌ای مناسب برای استفاده در تابلوهای برق و مدارهای توزیع برق سه‌فاز محسوب می‌شود.

این محصول از خانواده Acti9 iK60N اشنایدر الکتریک است و بر اساس استاندارد IEC/EN 60898-1 طراحی شده است. تکنولوژی حفاظتی آن از نوع ترمومغناطیسی (Thermal-Magnetic) است و امکان حفاظت هم‌زمان در برابر جریان اضافه‌بار و اتصال کوتاه را فراهم می‌کند.

مشخصات فنی کلید مینیاتوری iK60N C32A

مشخصه	مقدار
برند	Schneider Electric
سری	Acti9
مدل	iK60N
کد محصول	A9K24332
نوع کلید	Miniature Circuit Breaker (MCB)
تعداد پل	3P
جریان نامی	32A
منحنی قطع	C
قدرت قطع	6kA
ولتاژ کاری نامی	400V AC
فرکانس	50/60Hz
تکنولوژی قطع	ترمومغناطیسی
استاندارد	IEC/EN 60898-1
نوع شبکه	AC

مشخصات فوق مطابق اطلاعات منتشرشده توسط Schneider Electric برای مدل A9K24332 است.

عملکرد کلید مینیاتوری اشنایدر C32A

کلید مینیاتوری iK60N C32A از دو مکانیزم اصلی برای حفاظت مدار استفاده می‌کند:

حفاظت در برابر اضافه‌بار

در صورت افزایش جریان مصرفی مدار برای مدت مشخص، بخش حرارتی کلید عمل کرده و مدار را قطع می‌کند. این عملکرد از سیم‌ها، کابل‌ها و تجهیزات الکتریکی در برابر گرم‌شدن بیش از حد محافظت می‌کند.

حفاظت در برابر اتصال کوتاه

در صورت ایجاد اتصال کوتاه و افزایش شدید جریان، مکانیزم مغناطیسی کلید با سرعت بالا عمل کرده و مدار را قطع می‌کند. قدرت قطع این مدل در ولتاژ 400 ولت AC برابر 6kA است.

منحنی C در کلید iK60N C32A چیست؟

حرف C در مشخصات این کلید نشان‌دهنده منحنی عملکرد آن است. در این مدل، محدوده عملکرد قطع مغناطیسی حدود 5 تا 10 برابر جریان نامی است. بنابراین کلیدهای منحنی C برای مدارهایی که هنگام راه‌اندازی جریان لحظه‌ای بیشتری دارند، کاربرد گسترده‌ای دارند.

به همین دلیل این مدل می‌تواند در بسیاری از مدارهای روشنایی، پریزها، تابلوهای توزیع و برخی بارهای عمومی مورد استفاده قرار گیرد؛ البته انتخاب نهایی کلید باید بر اساس جریان مصرفی، سطح مقطع کابل، جریان اتصال کوتاه احتمالی و شرایط نصب انجام شود.

مزایای کلید مینیاتوری Schneider iK60N

از مهم‌ترین ویژگی‌های این محصول می‌توان به موارد زیر اشاره کرد:

• سه پل (3P) مناسب مدارهای سه‌فاز
• جریان نامی 32 آمپر
• منحنی قطع C
• قدرت قطع 6kA در 400V AC
• حفاظت در برابر اضافه‌بار و اتصال کوتاه
• مکانیزم قطع ترمومغناطیسی
• قابلیت استفاده برای مدارهای توزیع
• امکان نصب روی ریل DIN
• طراحی مناسب برای تابلوهای برق
• قابلیت استفاده از شینه‌های Comb Busbar برای نصب سریع‌تر
• امکان تغذیه از بالا یا پایین
• قابلیت استفاده به‌عنوان وسیله جداسازی مدار مطابق الزامات استاندارد مربوطه

کاربردهای کلید مینیاتوری 32 آمپر سه پل

کلید Schneider Electric iK60N C32A 3P در پروژه‌های مختلف برق و تأسیسات قابل استفاده است، از جمله:

• تابلوهای برق ساختمان
• تابلوهای توزیع برق
• تابلوهای برق صنعتی
• مدارهای سه‌فاز
• تابلوهای برق تجاری و اداری
• مدارهای عمومی کارخانجات و کارگاه‌ها
• حفاظت مدارهای خروجی تابلو
• پروژه‌های تأسیسات الکتریکی
• تابلوهای برق ماشین‌آلات و تجهیزات

در پروژه‌های صنعتی، انتخاب این کلید باید با توجه به نوع بار، جریان راه‌اندازی، ظرفیت کابل و سطح جریان اتصال کوتاه محل نصب انجام شود.

نصب کلید iK60N C32A

این کلید برای نصب در تابلوهای برق طراحی شده و روی ریل DIN نصب می‌شود. همچنین طراحی خانواده iK60N امکان استفاده از شینه‌های شانه‌ای (Comb Busbar) را برای توزیع سریع‌تر و منظم‌تر تغذیه در تابلو فراهم می‌کند.

در هنگام نصب باید مواردی مانند گشتاور مناسب ترمینال‌ها، سطح مقطع سیم و کابل، دمای محیط، ظرفیت تابلو و هماهنگی حفاظتی با تجهیزات بالادست و پایین‌دست در نظر گرفته شود.

چرا کلید مینیاتوری اشنایدر iK60N C32A؟

انتخاب کلید مینیاتوری مناسب تنها بر اساس آمپراژ انجام نمی‌شود. قدرت قطع، منحنی عملکرد، تعداد پل‌ها، ولتاژ کاری و نوع بار نیز اهمیت زیادی دارند.

مدل iK60N C32A سه پل با ترکیب جریان نامی 32 آمپر، منحنی C، سه پل و قدرت قطع 6kA، برای طیف گسترده‌ای از مدارهای توزیع سه‌فاز گزینه‌ای کاربردی است. Schneider Electric برای این مدل حفاظت در برابر اتصال کوتاه و اضافه‌بار و همچنین قابلیت نصب سریع‌تر با شینه‌های شانه‌ای را اعلام کرده است. (Schneider Electric)

خرید کلید مینیاتوری Schneider Electric iK60N C32A

اگر برای پروژه ساختمانی، صنعتی یا تجاری خود به یک کلید مینیاتوری سه پل 32 آمپر با منحنی C نیاز دارید، Schneider Electric iK60N C32A یکی از گزینه‌های مناسب در رده کلیدهای مینیاتوری توزیع است.

برای انتخاب صحیح کلید، بهتر است علاوه بر جریان نامی 32 آمپر، سطح مقطع کابل، نوع مصرف‌کننده، جریان راه‌اندازی بار و جریان اتصال کوتاه احتمالی نیز بررسی شود.

نام محصول برای جستجو در سایت:
کلید مینیاتوری اشنایدر 32 آمپر سه پل C32 – Schneider Electric Acti9 iK60N C32A 3P

کد محصول: A9K24332
